地址:中国浙江省湖州市长兴县林城桥南开发区
电话: 0572-6087208
传真: 0572-6087238
手机 : 13705825078
手机：18257259988
网址 : www.zjkxdl.com

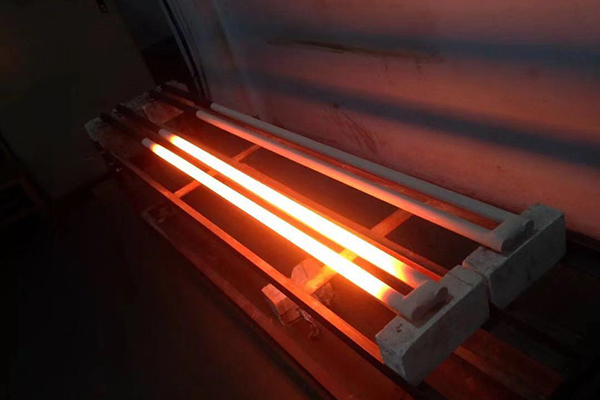

硅碳棒电热元件，是以碳化硅为主要原材料，经过一定的成型工艺，通过2000°C以上的高温烧结而制作而成的一种非金属电热元件。硅碳棒将电能转化为热能的过程与金属电阻丝的发热有本质的区别。硅碳棒在通电发热过程中，其电阻率随着温度的不同而呈非线性变化。
在室温至800°C国产硅碳棒，随着温度的升高电阻率迅速减小，在800°C时达到低值，随着温度进一步升高，其电阻率开始增大，并且增加的幅度愈来愈高。硅碳棒的使用温度不能超过1450°C，使用温度超过此值硅碳棒将快速老化，使用寿命将受到严重影响。硅碳棒在使用过程中电阻值将缓慢增大，当其电阻值增大到开始使用时阻值的四倍时，即硅碳棒寿命终结。 所以在采用硅碳棒元器件加热时，一定要详细就、了解硅碳棒的本身性质及使用性能。
生产工艺：我们的碳化硅电热元件采用新的冷端部生产工艺，具有优良的热冷端电阻比，节能，寿命长，同时避免了因冷端部温度过高对炉体造成的损害。元件在空气中使用到800℃时开始氧化，温度达到1000-1300℃时结晶出方石英，在1500℃时，保护膜达到一定的厚度，从而使元件的氧化速度变得极为缓慢，趋于稳定。
如果继续升温至1627℃以上时，则保护膜受到破坏，氧化速度显著增加，造成元件过早损坏。元件在使用过程中虽然氧化极为缓慢，但长时间运行仍然会导致电阻值增大，这种现象叫做老化。为了减缓老化速度，我们在制作过程中以独特的技术，在发热部得表面涂上了保护层，明显的增强了元件的抗氧化性能，延长了使用寿命。
